　　前天接到一個重慶客戶送來進行數據恢復的U盤，由于不小心將U盤接口地方摔斷，需要恢復出其中的重要數據。在進行U盤數據恢復之前都必須先將U盤電路板上的存儲芯片焊下，再通過專業U盤數據恢復工具讀取存儲芯片中的數據，并將這些數據進行重組恢復。下面分步驟進行詳細介紹整個U盤數據恢復的過程。

　　故障U盤概況：

　　故障主體：U盤

　　容量：2GB

　　主控芯片型號：au6983

　　存儲芯片數：1

　　首先，焊下Flash芯片。拆開U盤的外殼，使用助焊劑、熱風槍等輔助工具將U盤PCB板上的Flash存儲芯片焊下，并清洗干凈。

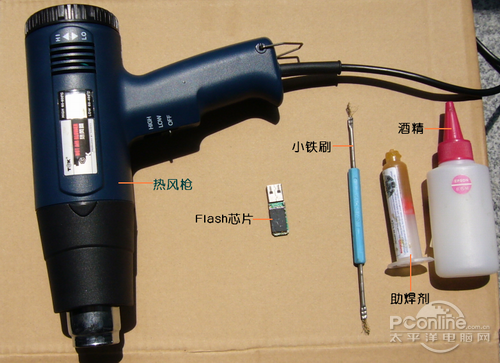

　　焊下Flash存儲芯片所需的輔助工具

　　第二步，檢查Flash存儲芯片。查看Flash存儲芯片的針腳是否平整，針腳間有無粘連等情況，確認存儲芯片完好無損。

　　焊下并清理干凈的Flash芯片

　　第三步，使用效率源U盤數據恢復大師讀取Flash芯片數據，并進行重組恢復。

　　1、將焊下的Flash芯片放置在效率源專業U盤數據恢復工具U盤數據恢復大師的轉接座上，使用U盤數據恢復大師讀取芯片中的數據。

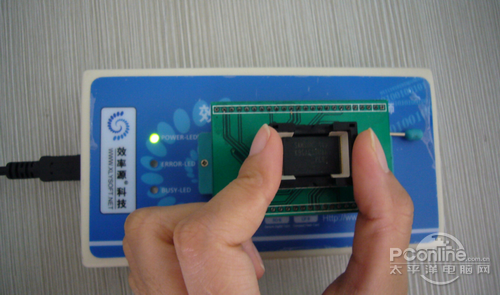

　　將Flash芯片置于U盤數據恢復大師的轉接座上

　　2、運行U盤數據恢復大師，電源燈亮。在U盤數據恢復大師應用程序FlashDT的 項目管理 工作界面中輸入設備類型(如U盤、記憶棒、SD卡等)、主控型號、芯片個數等項目信息，單擊 ldquo;自動獲取芯片參數rdquo;按鈕獲取芯片信息。

　　3、在“存儲芯片讀取”工作界面中順利完成芯片數據的讀取。由于故障U盤只有一個Flash芯片，且容量僅為2GB，很快即可完成數據讀取。

　　4、下面在“數據組合”工作界面中進行數據重組。通過查看數據窗口可以看出，該Flash芯片的ID結構變化無甚規律。這里除了可以通過數據窗口查看ID結構外，還可以通過WinHex分析Flash芯片的頁結構、塊結構。

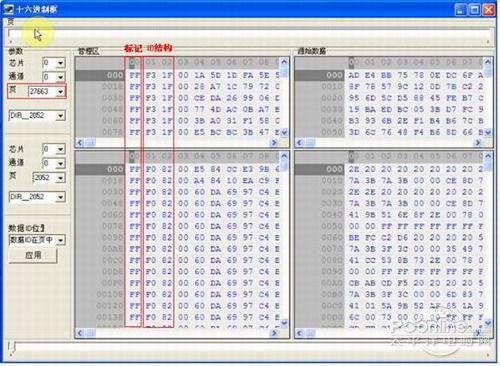

　　查看Flash芯片的ID結構

　　5、設置進行數據組合的順序、排序方向、塊對齊方式以及混合模式等。

　　注意，本例中的U盤數據恢復重點在于，一定要按塊方式進行結點收集，因為普遍情況下，F(xiàn)lash芯片的塊內多數頁的ID是相同的，當塊內頁的ID不盡相同時，就需要使用按塊方式收集。當通過“按塊方式收集”時，即僅使用塊內首頁的ID號進行數據收集，大大提高U盤數據恢復成功率。

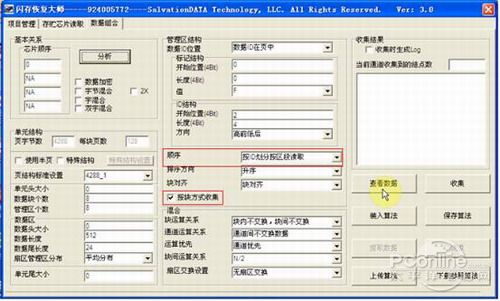

　　設置數據的組合方式

　　6、單擊“收集”按鈕，F(xiàn)lashDT以設置好的組合方式進行結點收集，完成后可以看到，收集到的有效集點為4029個。

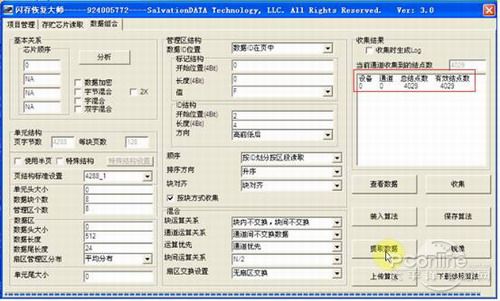

　　完成數據收集

　　7、提取數據，此時可以查看到U盤的目錄和文件結構，至此U盤數據恢復成功!

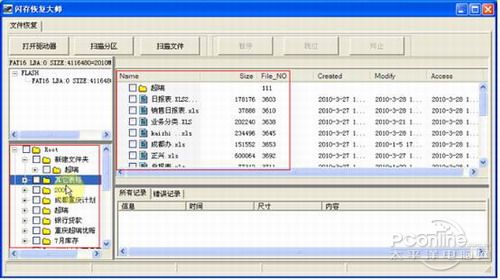

　　查看到U盤的文件和目錄結構

　　U盤數據恢復工程師知識講堂：

　　什么是按塊方式收集?

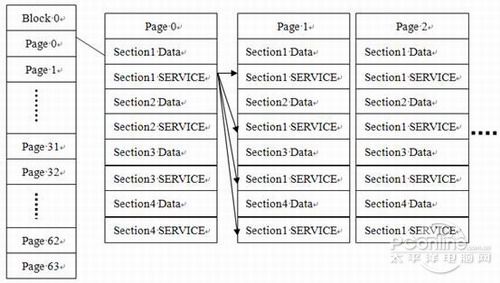

　　塊方式收集：即按物理順序的方式收集數據，把收集到的每個塊的第一個頁的管理區做為整個塊的管理區，如下圖所示。

　　按塊方式收集可以保證收集完成的數據被丟掉的很少。但也會把一些無用的數據收集在一起，影響數據的完整性。使用塊方式收集數據，一般是在ID 變化沒有什么規律，或是無法確定ID的情況下。

　　小結：U盤數據恢復一直以來都是閃存數據恢復界的一大難題，很多知名數據恢復中心的U盤數據恢復成功率大多也只能保持在30%左右，這主要是由于我國國產U盤品牌眾多，而由于各廠家旗下的各型號、批次的主控程序不盡相同，U盤中數據存儲的位置也就千變?nèi)f化，要想將U盤數據恢復其難度也就更大。特別是對于U盤數據存儲結構為特殊塊、頁結構的U盤數據恢復，更是難上加難。
